Сверхпрочные разъемы HD Технические характеристики 040 Контакт
- Количество контактов 40
- Номинальный ток 10А
- Номинальное напряжение 250V
- Степень загрязнения 3
- Номинальное импульсное напряжение 4Kv
- Сопротивление изоляции ≥1010 Ω
- Материал Поликарбонат
- Диапазон температур -40℃...+125℃
- Антипирен соответствует UL94: V0
- Номинальное напряжение по UL / CSA: 600V
- Жизненный цикл механической работы (цикл согласования): ≥500
Ассортимент продукции BEISIT охватывает практически все применимые типы разъемов и использует различные типы кожухов и корпусов, такие как металлические и пластиковые кожухи и корпуса серий HD, HA, различные направления кабеля, корпуса для монтажа на переборку и на поверхность даже в суровых условиях, при этом разъем может надежно выполнить поставленную задачу.
| Идентификация | Тип | Заказ NO. |
|---|---|---|

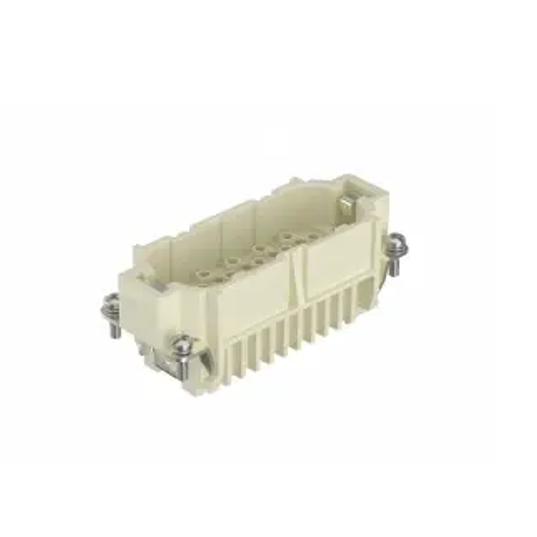

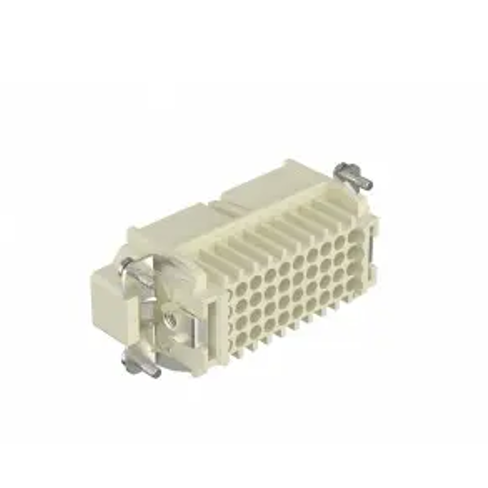

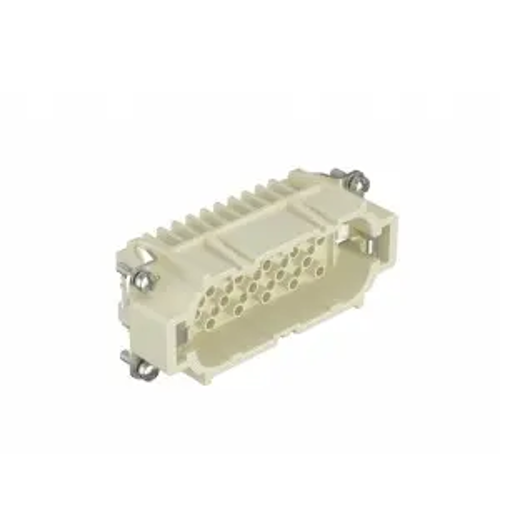

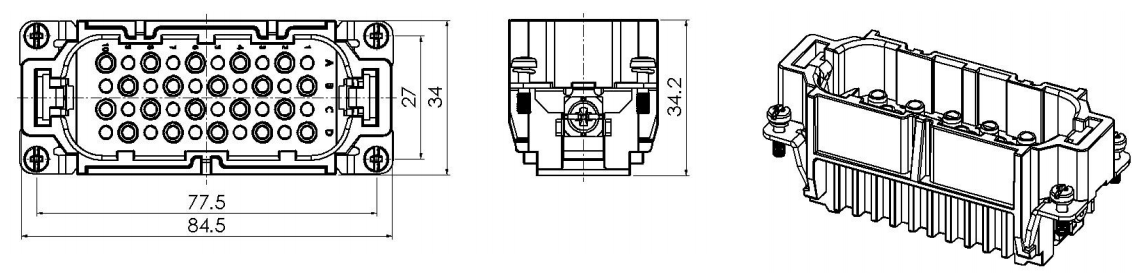

| Заделка под обжим | HD-040-MC | 1 007 03 0000073 |
| Идентификация | Тип | Заказ NO. |
|---|---|---|

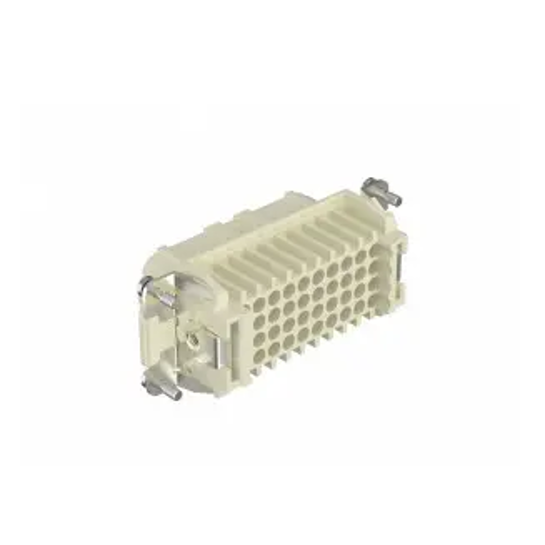

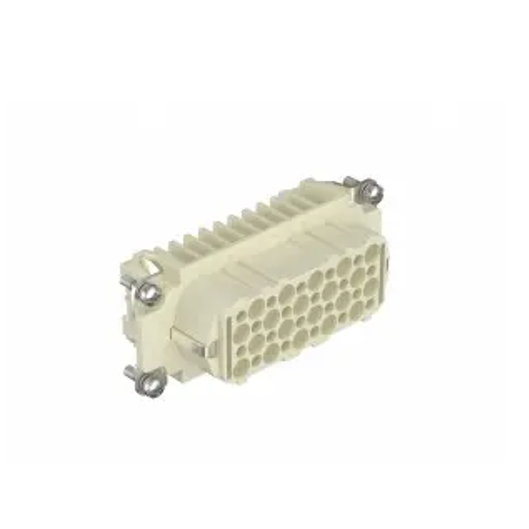

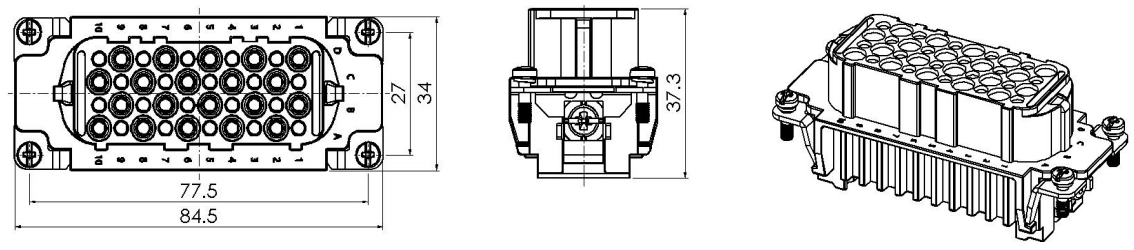

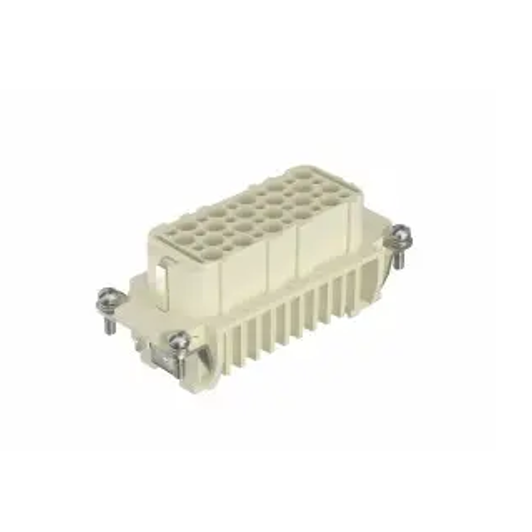

| Заделка под обжим | HD-040-FC | 1 007 03 0000074 |
Технические параметры
| Категория | Вставка сердечника |
| Серия | HD |
| площадь сечения провода |
0.14 -
2.5mm 2
|
| площадь сечения провода | AWG 14-26 |
| Номинальное напряжение соответствует UL / CSA | 600 вольт |
| сопротивление изоляции | ≥ 10¹º Ω |
| Сопротивление контакта | ≤ 1 мΩ |
| Длина полосы | 7.0 мм |
| момент затягивания | 1.2 Нм |
| Предельная температура | -40 ~ +125 °C |
| Количество вставок | ≥ 500 |
Параметры продукции
| Подключение | Отвёртка |
| Мужчиныиженщины | Голова матери |
| Размер | 16B |
| Количество стежков | 40+PE |
| заземленный вывод | Да. |
| Нужна ли другая игла? | Нет! |
Свойства материала
| Материалы (вставить) | Поликарбонат (PC) |
| Цвет (вставить) | RAL 7032 (Яичная известь) |
| Материал (вывод) | Медный сплав |
| Поверхность | Серебро / позолота |
| Класс огнестойкости соответствует UL 94 | V0 |
| RoHS | Соответствие критериям исключения |
| Исключения RoHS | 6 (c): содержание свинца в медных сплавах до 4% |
| Состояние ELV | Соответствие критериям исключения |
| Китай RoHS | 50 |
| Материалы REACH SVHC | Да. |
| Материалы REACH SVHC | Руководство |
| Пожар на железнодорожном транспорте | EN 45545-2 (2020-08) |
01
2018-07-16
Представляем 40-контактные разъемы для тяжелых условий эксплуатации серии HD: современные и надежные, эти разъемы обеспечивают превосходные характеристики для промышленного использования. Созданные для работы с большими нагрузками и в суровых условиях, они обеспечивают безопасные, стабильные соединения и долговечность. Они идеально подходят для работы в экстремальных условиях и не выйдут из строя под воздействием вибрации, ударов или перепадов температуры.
02
2018-07-16
40-контактный разъем для тяжелых условий эксплуатации серии HD представляет собой сложное решение, отвечающее всесторонним требованиям профессионалов отрасли. Созданный для надежной и эффективной передачи энергии, этот разъем обеспечивает безупречную интеграцию в спектр тяжелого оборудования. Обладая значительной пропускной способностью по току, он идеально подходит для мощных приложений, распространенных в таких отраслях, как строительство, горнодобывающая промышленность и производство.
03
2018-07-16
Безопасность имеет первостепенное значение при использовании 40-контактных разъемов серии HD, разработанных для снижения рисков и защиты оборудования в сложных условиях. Эти разъемы имеют надежные механизмы блокировки и выдерживают жесткие условия эксплуатации, обеспечивая стабильную и безопасную работу.
